Продукция точной штамповки
Характеристики: Допуск размеров может достигать ±0,01 мм, шероховатость поверхности Ra≤1,6 мкм. Изделия обладают высокой плоскостностью и согласованностью, что позволяет удовлетворить требования прецизионной сборки в таких отраслях, как электроника и автомобилестроение.
Описание
маркер
Описание продукта

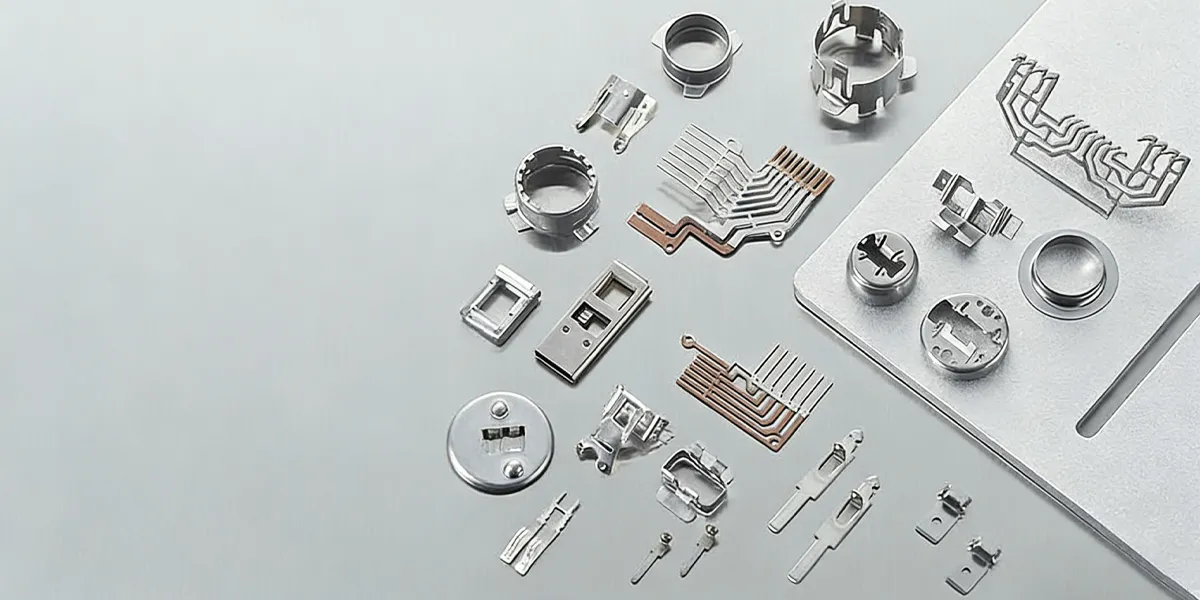

1. Высокоточные штампованные металлические детали (Рис. 1)
● Типы: Включают различные металлические корпуса, экранирующие крышки, защелки, кронштейны, клеммные ряды и другие изделия. Основные материалы: нержавеющая сталь, латунь, фосфористая бронза, низкоуглеродистая сталь.
● Характеристики: Допуск размеров может достигать ±0,01 мм, шероховатость поверхности Ra≤1,6 мкм. Изделия обладают высокой плоскостностью и согласованностью, что позволяет удовлетворить требования прецизионной сборки в таких отраслях, как электроника и автомобилестроение.
● Области применения: Внутренние структурные компоненты потребительской электроники, корпуса автомобильных датчиков, прецизионные кронштейны для медицинского оборудования.

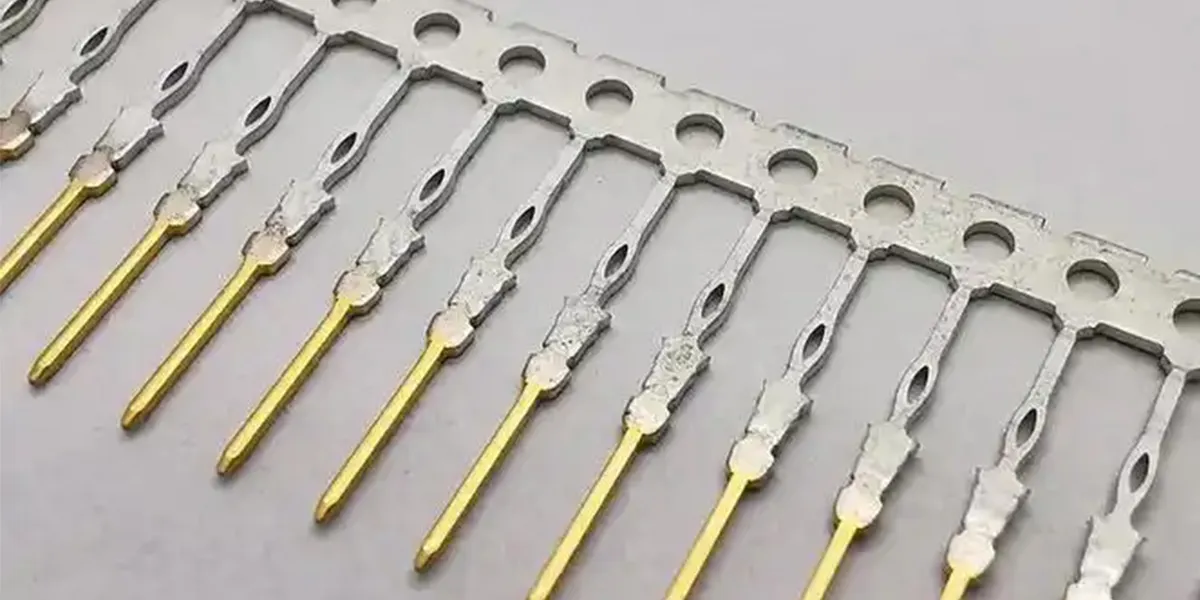

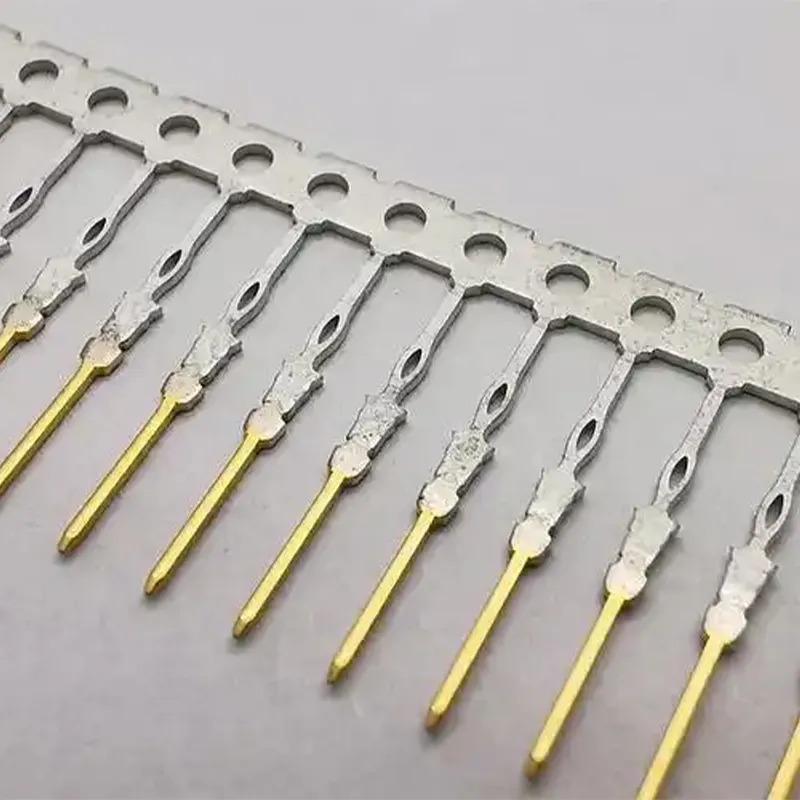

2. Штампованные клеммы для соединителей (Рис. 2)
● Типы: Непрерывные штампованные клеммы, штыревые контакты, контакты типа «папа-мама». Основной материал: латунь/фосфористая бронза. Поверхность часто подвергается золочению или лужению для повышения электропроводности и устойчивости к окислению.
● Характеристики: Изготавливаются методом высокоскоростной штамповки с использованием многопереходных штампов. Усилие соединения-разъединения клемм стабилизировано в пределах 30-50 Н, контактное сопротивление менее 20 мОм. Подходят для различных соединителей типа «провод-плата» и «плата-плата».
● Области применения: Клеммы для жгутов проводов электромобилей, соединители для оборудования промышленного управления, контакты зарядных интерфейсов потребительской электроники.
Технологические и процессные особенности
● Основные технологические процессы: Высокоскоростная прецизионная штамповка (до 1000 ходов в минуту), формование с использованием многопереходных штампов, комбинированный процесс прецизионного травления и штамповки.
● Преимущества производительности: Обеспечивают унитарное формование сложных криволинейных поверхностей и отверстий малого диаметра (минимальный диаметр 0,1 мм). Процент выхода готовой продукции при массовом производстве стабильно превышает 99,5%.
● Обработка поверхности: Поддерживаются различные виды гальванических покрытий: золоченое, серебрение, никелирование, цинкование. Допуск толщины покрытия контролируется в пределах ±0,5 мкм.
Типичные отраслевые применения
1. Автомобильная отрасль: Съемные клеммы для систем управления аккумуляторными батареями электромобилей, кронштейны для автомобильных камер, клеммы соединителей для жгутов проводов. Годовая потребность неуклонно растет по мере увеличения проникновения электромобилей.
2. Потребительская электроника: Контактные пружины для мобильных телефонов, клеммы интерфейса Type-C, контакты аккумуляторных отсеков умных часов. Требования: высокая износостойкость и высокая электропроводность.
3. Промышленность и медицина: Контакты датчиков промышленных роботов, электроды для глюкометров, прецизионные клапанные пластины для аппаратов искусственной вентиляции легких. Требования к точности и надежности крайне высоки.
